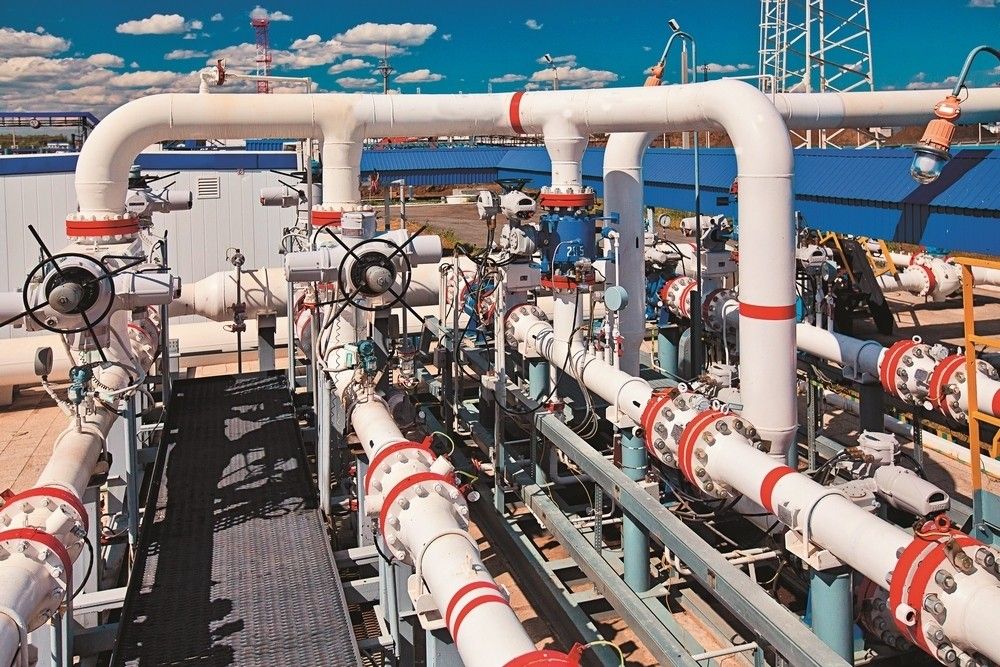

Монтаж кранов на трубопроводах – это ответственный и многоэтапный процесс, требующий высокой квалификации специалистов и строгого соблюдения технологических норм и правил. От качества выполнения работ зависит не только надежность и долговечность трубопроводной системы, но и безопасность ее эксплуатации. Неправильный монтаж может привести к утечкам, авариям и даже катастрофическим последствиям. Поэтому важно тщательно планировать каждый этап, использовать только сертифицированные материалы и оборудование, а также привлекать к работе опытных профессионалов. В этой статье мы подробно рассмотрим основные аспекты монтажа кранов на трубопроводах, начиная от подготовительных работ и заканчивая испытаниями готовой системы.

Подготовительные работы перед монтажом кранов

Перед тем как приступить непосредственно к монтажу кранов, необходимо провести ряд подготовительных работ. Эти работы включают в себя проверку соответствия крана техническим требованиям проекта, подготовку поверхности трубы, а также подготовку необходимых инструментов и материалов.

Проверка крана и комплектующих

Первым шагом является визуальный осмотр крана на предмет повреждений, трещин или деформаций. Также необходимо проверить наличие всех необходимых комплектующих, таких как прокладки, болты, гайки и фланцы. Важно убедиться, что все детали соответствуют спецификациям проекта и имеют необходимые сертификаты качества. Необходимо проверить паспорт крана и убедиться в соответствии его рабочих характеристик параметрам трубопровода (давление, температура рабочей среды).

Подготовка поверхности трубы

Поверхность трубы в месте установки крана должна быть тщательно очищена от грязи, ржавчины, масла и других загрязнений. Для очистки можно использовать металлические щетки, шлифовальные круги или специальные химические растворители. После очистки поверхность необходимо обезжирить и просушить. В случае наличия коррозии, ее необходимо удалить и обработать поверхность антикоррозийным составом. Это обеспечит надежное соединение крана с трубой и предотвратит образование коррозии в будущем.

Подготовка инструментов и материалов

Для монтажа кранов на трубопроводах необходимо подготовить следующий набор инструментов и материалов:

• Ключи гаечные различных размеров
• Динамометрический ключ
• Разводной ключ
• Трубный ключ
• Сварочный аппарат (при необходимости)
• Электроды (при необходимости)
• Прокладки
• Болты и гайки
• Фланцы (при необходимости)
• Уплотнительная лента (ФУМ-лента)
• Уровень
• Рулетка
• Маркер
• Защитные очки и перчатки

Основные этапы монтажа кранов на трубопроводах

Монтаж кранов на трубопроводах включает в себя несколько основных этапов, каждый из которых требует внимательности и аккуратности. Последовательность этапов может незначительно отличаться в зависимости от типа крана и способа его соединения с трубой.

Разметка и подготовка места установки

Перед установкой крана необходимо точно разметить место его расположения на трубопроводе. Для этого используют уровень, рулетку и маркер. Важно убедиться, что кран установлен в правильном положении относительно направления потока рабочей среды. Также необходимо обеспечить достаточное пространство для обслуживания и ремонта крана в будущем. Если требуется сварка, необходимо подготовить сварочное оборудование и обеспечить безопасность проведения сварочных работ.

Установка фланцев (при необходимости)

Если кран соединяется с трубопроводом с помощью фланцев, необходимо установить фланцы на трубу. Фланцы привариваются к трубе или крепятся с помощью резьбовых соединений. При сварке необходимо соблюдать все требования по сварке трубопроводов, включая использование соответствующих электродов и режимов сварки. После сварки необходимо проверить качество сварного шва на отсутствие дефектов. При резьбовом соединении необходимо использовать уплотнительные материалы, такие как ФУМ-лента, для обеспечения герметичности соединения.

Установка крана

После подготовки места установки и установки фланцев можно приступать к установке крана. Кран устанавливается между фланцами и крепится с помощью болтов и гаек. Важно равномерно затягивать болты, чтобы избежать перекоса крана и повреждения прокладок. При затяжке болтов рекомендуется использовать динамометрический ключ для контроля усилия затяжки. После установки крана необходимо проверить его положение с помощью уровня и убедиться в отсутствии перекосов.

Соединение крана с трубопроводом

После установки крана необходимо подключить его к трубопроводу. При фланцевом соединении необходимо убедиться, что прокладки установлены правильно и обеспечивают герметичность соединения. Болты и гайки затягиваются равномерно с использованием динамометрического ключа. При резьбовом соединении необходимо использовать уплотнительные материалы и затягивать соединения с необходимым усилием. После соединения крана с трубопроводом необходимо проверить герметичность всех соединений.

Проверка герметичности соединений

После установки крана и соединения его с трубопроводом необходимо провести проверку герметичности соединений. Для этого трубопровод заполняется рабочей средой под давлением. Все соединения тщательно осматриваются на предмет утечек. В случае обнаружения утечек необходимо подтянуть болты или заменить прокладки. Проверка герметичности является важным этапом монтажа, так как позволяет выявить и устранить дефекты до ввода трубопровода в эксплуатацию.

Особенности монтажа различных типов кранов

Существуют различные типы кранов, используемых на трубопроводах, каждый из которых имеет свои особенности монтажа. Рассмотрим особенности монтажа наиболее распространенных типов кранов.

Монтаж шаровых кранов

Шаровые краны являются одним из наиболее распространенных типов кранов, используемых на трубопроводах. Они отличаются простотой конструкции, надежностью и долговечностью. Монтаж шаровых кранов обычно не вызывает сложностей. Важно правильно выбрать кран в соответствии с параметрами трубопровода и обеспечить герметичность соединений. При монтаже шаровых кранов с электроприводом необходимо обеспечить правильное подключение электропитания и настройку привода.

Монтаж задвижек

Задвижки являются одним из старейших типов запорной арматуры. Они используются для перекрытия потока рабочей среды в трубопроводе. Монтаж задвижек требует точного выравнивания и надежного крепления. При монтаже задвижек больших диаметров необходимо использовать специальные опоры для поддержания веса задвижки. Важно обеспечить свободный доступ к маховику задвижки для ее обслуживания и ремонта.

Монтаж дисковых затворов

Дисковые затворы являются современным типом запорной арматуры. Они отличаются компактностью и небольшим весом. Монтаж дисковых затворов прост и не требует специальных навыков. Важно правильно выбрать затвор в соответствии с параметрами трубопровода и обеспечить герметичность соединений. При монтаже дисковых затворов с электроприводом необходимо обеспечить правильное подключение электропитания и настройку привода.

Монтаж обратных клапанов

Обратные клапаны предназначены для предотвращения обратного потока рабочей среды в трубопроводе. Монтаж обратных клапанов требует соблюдения правильной ориентации клапана относительно направления потока. На корпусе клапана обычно указывается стрелка, показывающая направление потока. Важно убедиться, что клапан установлен в правильном направлении, чтобы он мог выполнять свою функцию.

Обеспечение безопасности при монтаже кранов

Монтаж кранов на трубопроводах является потенциально опасной работой, поэтому необходимо соблюдать все меры безопасности. Это позволит избежать травм и несчастных случаев. Основные меры безопасности включают в себя:

• Использование средств индивидуальной защиты (защитные очки, перчатки, каска)
• Отключение трубопровода от давления перед началом работ
• Использование исправного инструмента и оборудования
• Соблюдение правил электробезопасности при использовании электроинструмента
• Ограждение места проведения работ
• Проведение инструктажа по безопасности перед началом работ

На странице https://example.com можно найти дополнительную информацию по технике безопасности при проведении строительных работ.

Испытания трубопровода после монтажа кранов

После монтажа кранов и соединения их с трубопроводом необходимо провести испытания трубопровода на прочность и герметичность. Испытания проводятся для проверки качества выполненных работ и выявления возможных дефектов. Испытания проводятся в соответствии с требованиями нормативных документов.

Гидравлические испытания

Гидравлические испытания проводятся путем заполнения трубопровода водой под давлением. Давление испытания должно быть выше рабочего давления трубопровода. Трубопровод выдерживается под давлением в течение определенного времени. В процессе испытаний необходимо осматривать трубопровод на предмет утечек и деформаций. При отсутствии утечек и деформаций трубопровод считается выдержавшим испытания.

Пневматические испытания

Пневматические испытания проводятся путем заполнения трубопровода воздухом или другим газом под давлением. Пневматические испытания являются более опасными, чем гидравлические, так как при разрыве трубопровода может произойти взрыв. При проведении пневматических испытаний необходимо соблюдать повышенные меры безопасности. В частности, необходимо удалить всех людей из зоны проведения испытаний. Пневматические испытания проводятся только в тех случаях, когда гидравлические испытания невозможны.

Документация по монтажу кранов

После завершения монтажа кранов необходимо оформить соответствующую документацию. Документация должна содержать информацию о выполненных работах, используемых материалах и оборудовании, а также результатах испытаний. Документация необходима для обеспечения контроля качества и безопасности эксплуатации трубопровода. Обычно в пакет документов входит акт выполненных работ, сертификаты на материалы и оборудование, протоколы испытаний, схемы и чертежи трубопровода.

На странице https://example.com можно найти примеры оформления строительной документации.

Монтаж кранов на трубопроводах – сложный и ответственный процесс, требующий высокой квалификации и строгого соблюдения технологических норм и правил. Правильный монтаж обеспечивает надежность и долговечность трубопроводной системы, а также безопасность ее эксплуатации. В процессе монтажа необходимо учитывать особенности различных типов кранов и соблюдать все меры безопасности. После монтажа необходимо провести испытания трубопровода на прочность и герметичность и оформить соответствующую документацию. На странице https://example.com вы найдете еще больше полезной информации по данной теме. Тщательное планирование и профессиональное выполнение работ являются залогом успешного монтажа и долгосрочной эксплуатации трубопроводной системы.
