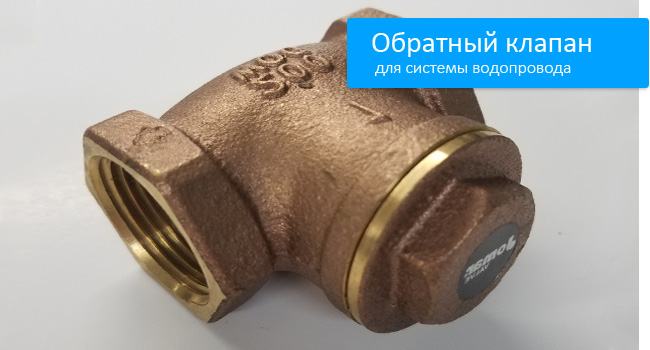

Обратный клапан на трубопровод – это незаменимый элемент в любой системе, где необходимо обеспечить однонаправленное движение жидкости или газа․ Его основная задача – предотвратить обратный поток, который может привести к серьезным проблемам, таким как гидроудары, повреждение оборудования и даже аварии․ Правильный выбор и установка обратного клапана – залог долговечности и надежности всей системы трубопровода․ В этой статье мы подробно рассмотрим различные типы обратных клапанов, их принцип работы, критерии выбора и особенности монтажа, чтобы вы могли сделать осознанный выбор и обеспечить бесперебойную работу вашей системы․

Что такое обратный клапан и зачем он нужен?

Обратный клапан – это арматурное устройство, предназначенное для автоматического предотвращения обратного потока среды в трубопроводе․ Он работает по принципу пропускания среды только в одном направлении и автоматического закрытия при попытке обратного движения․ Это достигается за счет использования различных конструктивных решений, основанных на принципе гравитации, давления потока или действия пружины․

Основные функции обратного клапана:

• Предотвращение обратного потока: Это основная и самая важная функция обратного клапана․ Он обеспечивает движение среды только в одном направлении, предотвращая ее возврат․
• Защита оборудования: Обратный клапан защищает насосы, компрессоры и другое оборудование от повреждений, которые могут быть вызваны обратным потоком․
• Предотвращение гидроударов: Гидроудар – это резкое повышение давления в трубопроводе, которое может возникнуть при внезапной остановке потока․ Обратный клапан смягчает гидроудар, предотвращая повреждение трубопровода и оборудования․
• Поддержание давления: В некоторых системах обратный клапан используется для поддержания давления в определенном участке трубопровода․

Типы обратных клапанов

Существует множество различных типов обратных клапанов, каждый из которых имеет свои особенности конструкции и применения․ Выбор конкретного типа зависит от характеристик рабочей среды, давления, температуры и других факторов․

По конструкции различают следующие основные типы обратных клапанов:

• Подъемные обратные клапаны: В этих клапанах запорный элемент (золотник) поднимается под действием давления потока и опускается под действием силы тяжести или пружины при обратном потоке․
• Поворотные обратные клапаны: В этих клапанах запорный элемент (захлопка) поворачивается вокруг оси, открываясь под действием давления потока и закрываясь под действием силы тяжести или пружины при обратном потоке․
• Шаровые обратные клапаны: В этих клапанах запорным элементом является шар, который перемещается под действием давления потока и перекрывает проход при обратном потоке․
• Дисковые обратные клапаны: В этих клапанах запорным элементом является диск, который открывается и закрывается под действием давления потока и пружины․
• Межфланцевые обратные клапаны: Это компактные клапаны, устанавливаемые между фланцами трубопровода․ Они могут быть подъемными, поворотными или дисковыми․

Подъемные обратные клапаны

Подъемные обратные клапаны – это один из самых распространенных типов обратных клапанов․ Они характеризуются простотой конструкции и надежностью в эксплуатации․ В подъемном обратном клапане запорный элемент (золотник) поднимается вертикально под действием давления потока, открывая проход для среды․ При прекращении потока или его обратном движении золотник опускается под действием силы тяжести или пружины, перекрывая проход․

Преимущества подъемных обратных клапанов:

• Простая конструкция
• Надежность в эксплуатации
• Возможность использования в различных средах

Недостатки подъемных обратных клапанов:

• Относительно высокое гидравлическое сопротивление
• Необходимость вертикальной установки

Поворотные обратные клапаны

Поворотные обратные клапаны – это еще один популярный тип обратных клапанов․ В поворотном обратном клапане запорный элемент (захлопка) поворачивается вокруг оси, открывая проход для среды․ При прекращении потока или его обратном движении захлопка закрывается под действием силы тяжести или пружины․

Преимущества поворотных обратных клапанов:

• Низкое гидравлическое сопротивление
• Возможность установки в любом положении
• Подходят для больших диаметров трубопроводов

Недостатки поворотных обратных клапанов:

• Более сложная конструкция, чем у подъемных клапанов
• Возможность возникновения гидроударов

Шаровые обратные клапаны

Шаровые обратные клапаны – это тип обратных клапанов, в которых запорным элементом является шар․ Шар перемещается под действием давления потока, открывая проход для среды․ При прекращении потока или его обратном движении шар перекрывает проход․

Преимущества шаровых обратных клапанов:

• Простая конструкция
• Надежность в эксплуатации
• Хорошая герметичность

Недостатки шаровых обратных клапанов:

• Относительно высокое гидравлическое сопротивление
• Ограниченное применение для сред с высокой вязкостью

Дисковые обратные клапаны

Дисковые обратные клапаны – это тип обратных клапанов, в которых запорным элементом является диск․ Диск открывается и закрывается под действием давления потока и пружины․ Дисковые клапаны отличаются компактными размерами и низким гидравлическим сопротивлением․

Преимущества дисковых обратных клапанов:

• Компактные размеры
• Низкое гидравлическое сопротивление
• Подходят для высоких скоростей потока

Недостатки дисковых обратных клапанов:

• Более сложная конструкция, чем у шаровых клапанов
• Ограниченное применение для сред с высокой вязкостью

Межфланцевые обратные клапаны

Межфланцевые обратные клапаны – это компактные клапаны, устанавливаемые между фланцами трубопровода․ Они могут быть подъемными, поворотными или дисковыми․ Межфланцевые клапаны отличаются небольшими размерами и весом, что упрощает их монтаж и обслуживание․

Преимущества межфланцевых обратных клапанов:

• Компактные размеры
• Небольшой вес
• Простота монтажа

Недостатки межфланцевых обратных клапанов:

• Ограниченное применение для больших диаметров трубопроводов
• Необходимость использования специальных прокладок

Критерии выбора обратного клапана

Выбор обратного клапана – это ответственный процесс, который требует учета множества факторов․ Неправильный выбор может привести к неэффективной работе системы, повреждению оборудования и даже авариям․ При выборе обратного клапана необходимо учитывать следующие критерии:

Основные критерии выбора:

• Рабочая среда: Необходимо учитывать тип рабочей среды (вода, газ, нефтепродукты, химические вещества), ее температуру, давление, вязкость и другие характеристики․
• Диаметр трубопровода: Диаметр обратного клапана должен соответствовать диаметру трубопровода․
• Рабочее давление: Обратный клапан должен выдерживать максимальное рабочее давление в системе․
• Температура рабочей среды: Обратный клапан должен быть рассчитан на максимальную температуру рабочей среды․
• Гидравлическое сопротивление: Необходимо выбирать клапан с минимальным гидравлическим сопротивлением, чтобы не снижать эффективность работы системы․
• Тип соединения: Необходимо учитывать тип соединения (фланцевое, резьбовое, сварное) и выбирать клапан с соответствующим типом соединения․
• Материал корпуса и внутренних деталей: Материал должен быть устойчив к коррозии и воздействию рабочей среды․
• Производитель: Рекомендуется выбирать продукцию известных и надежных производителей․
• Цена: Цена обратного клапана должна соответствовать его качеству и характеристикам․

Подробное рассмотрение критериев выбора

Рабочая среда

Тип рабочей среды является одним из самых важных факторов при выборе обратного клапана․ Различные среды могут оказывать различное воздействие на материалы клапана․ Например, для воды подходят клапаны из чугуна, стали или пластика․ Для агрессивных сред, таких как кислоты или щелочи, необходимо использовать клапаны из специальных материалов, таких как нержавеющая сталь, титан или специальные полимеры․

Диаметр трубопровода

Диаметр обратного клапана должен соответствовать диаметру трубопровода․ Использование клапана меньшего диаметра приведет к увеличению гидравлического сопротивления и снижению эффективности работы системы․ Использование клапана большего диаметра может привести к проблемам с монтажом и герметичностью соединения․

Рабочее давление

Обратный клапан должен выдерживать максимальное рабочее давление в системе․ Необходимо выбирать клапан с запасом по давлению, чтобы обеспечить надежную работу в любых условиях․ Информация о рабочем давлении указывается в технических характеристиках клапана․

Температура рабочей среды

Обратный клапан должен быть рассчитан на максимальную температуру рабочей среды․ Необходимо учитывать, что при повышении температуры прочность материалов снижается․ Информация о температурном диапазоне указывается в технических характеристиках клапана․

Гидравлическое сопротивление

Гидравлическое сопротивление – это сопротивление, которое клапан оказывает потоку среды․ Необходимо выбирать клапан с минимальным гидравлическим сопротивлением, чтобы не снижать эффективность работы системы․ Гидравлическое сопротивление зависит от конструкции клапана и его диаметра․ Информация о гидравлическом сопротивлении указывается в технических характеристиках клапана․

Тип соединения

Необходимо учитывать тип соединения (фланцевое, резьбовое, сварное) и выбирать клапан с соответствующим типом соединения․ Фланцевые соединения используются для больших диаметров трубопроводов и обеспечивают высокую герметичность․ Резьбовые соединения используются для небольших диаметров трубопроводов и отличаются простотой монтажа․ Сварные соединения используются для трубопроводов, работающих под высоким давлением и температурой․

Материал корпуса и внутренних деталей

Материал корпуса и внутренних деталей должен быть устойчив к коррозии и воздействию рабочей среды․ Для различных сред используются различные материалы․ Например, для воды подходят клапаны из чугуна, стали или пластика․ Для агрессивных сред необходимо использовать клапаны из специальных материалов, таких как нержавеющая сталь, титан или специальные полимеры․

Производитель

Рекомендуется выбирать продукцию известных и надежных производителей․ Известные производители, как правило, предлагают более качественную продукцию, которая соответствует международным стандартам․ Кроме того, они обеспечивают гарантийное и послегарантийное обслуживание своей продукции․

Цена

Цена обратного клапана должна соответствовать его качеству и характеристикам․ Не стоит экономить на качестве, так как это может привести к более серьезным проблемам в будущем․ Необходимо выбирать клапан, который оптимально соответствует вашим требованиям и бюджету․

Монтаж обратного клапана

Правильный монтаж обратного клапана – это залог его надежной и долговечной работы․ При монтаже необходимо соблюдать следующие правила:

Основные правила монтажа:

• Очистка трубопровода: Перед установкой клапана необходимо тщательно очистить трубопровод от грязи, ржавчины и других загрязнений․
• Правильная ориентация: Необходимо установить клапан в правильном направлении потока среды․ На корпусе клапана обычно указывается направление потока․
• Герметичность соединения: Необходимо обеспечить герметичность соединения клапана с трубопроводом․ Для этого используются различные уплотнительные материалы (прокладки, ленты)․
• Затяжка соединений: Необходимо затягивать соединения с усилием, рекомендованным производителем․
• Проверка работоспособности: После установки необходимо проверить работоспособность клапана, убедившись, что он правильно пропускает поток в одном направлении и перекрывает его в обратном направлении․

Подробное описание этапов монтажа

Очистка трубопровода

Перед установкой обратного клапана необходимо тщательно очистить трубопровод от грязи, ржавчины и других загрязнений․ Это можно сделать с помощью щетки, ерша или промывки водой под давлением․ Наличие загрязнений может привести к повреждению уплотнительных элементов клапана и нарушению его герметичности․

Правильная ориентация

Необходимо установить клапан в правильном направлении потока среды․ На корпусе клапана обычно указывается направление потока стрелкой или другими обозначениями․ Неправильная установка приведет к тому, что клапан не будет выполнять свою функцию и может даже повредиться․

Герметичность соединения

Необходимо обеспечить герметичность соединения клапана с трубопроводом․ Для этого используются различные уплотнительные материалы (прокладки, ленты)․ Выбор уплотнительного материала зависит от типа соединения и рабочей среды․ Для фланцевых соединений используются прокладки из резины, паронита или других материалов․ Для резьбовых соединений используются ленты ФУМ или сантехнический лен․

Затяжка соединений

Необходимо затягивать соединения с усилием, рекомендованным производителем․ Слишком слабое затягивание приведет к утечке среды, а слишком сильное – к повреждению соединения․ Для затяжки соединений используются специальные ключи или динамометрические ключи․

Проверка работоспособности

После установки необходимо проверить работоспособность клапана, убедившись, что он правильно пропускает поток в одном направлении и перекрывает его в обратном направлении․ Для этого можно открыть и закрыть поток среды и убедиться, что клапан правильно срабатывает․

Обслуживание обратного клапана

Регулярное обслуживание обратного клапана – это важный фактор, обеспечивающий его надежную и долговечную работу․ Обслуживание включает в себя следующие мероприятия:

Основные мероприятия по обслуживанию:

• Регулярный осмотр: Необходимо регулярно осматривать клапан на предмет утечек, повреждений и других дефектов․
• Очистка: Необходимо регулярно очищать клапан от грязи, ржавчины и других загрязнений․
• Смазка: Необходимо регулярно смазывать подвижные части клапана․
• Замена уплотнительных элементов: Необходимо своевременно заменять изношенные уплотнительные элементы․
• Проверка работоспособности: Необходимо регулярно проверять работоспособность клапана, убедившись, что он правильно пропускает поток в одном направлении и перекрывает его в обратном направлении․

Своевременное обнаружение и устранение неисправностей позволит избежать серьезных проблем и продлить срок службы обратного клапана․ Регулярное обслуживание ⎻ залог бесперебойной работы вашей системы трубопровода․

Выбор подходящего обратного клапана для трубопровода – задача, требующая внимательного рассмотрения множества факторов․ Надеемся, что данная статья помогла вам разобраться в типах, критериях выбора и особенностях монтажа обратных клапанов․ Помните о важности правильной установки и регулярного обслуживания для обеспечения долговечной и бесперебойной работы вашей системы․ В конечном итоге, грамотный подход к выбору и эксплуатации обратного клапана обеспечит безопасность и эффективность работы вашей системы трубопровода․
