Как спроектировать устойчивую плавучую платформу

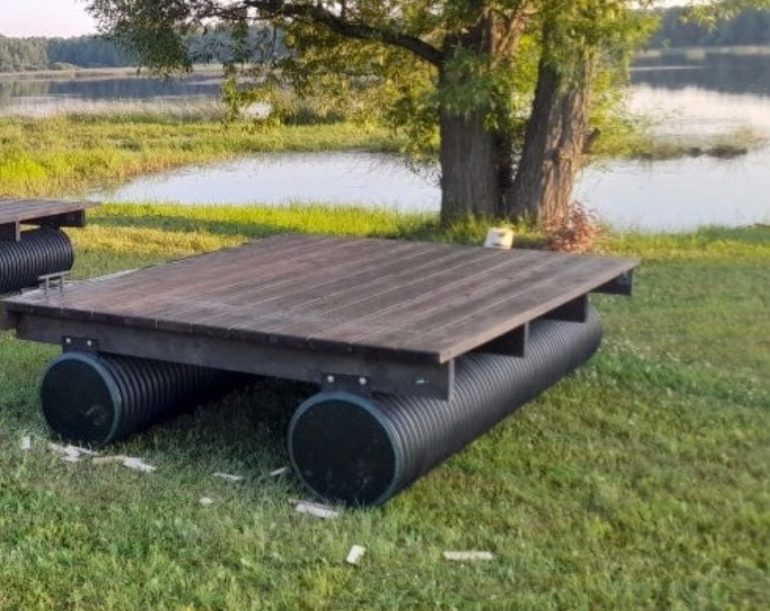

Пластиковые гофрированные и спиральновитые трубы все чаще используют как основу для легких причалов, мостков и технических площадок на воде. В середине этапа проектирования инженеру важно понять, какие нагрузки будет нести конструкция, как она поведет себя при изменении уровня воды и льдообразовании, а также какие требования есть к обслуживанию. Готовые решения и примеры типовых конструкций удобно изучать здесь, чтобы не начинать расчет с нуля и опираться на уже проверенную практику. Правильно спроектированные понтоны служат годами, сохраняя плавучесть и геометрию даже при интенсивной эксплуатации.

Анализ условий эксплуатации

Прежде чем выбирать диаметр труб и схему их соединения, стоит внимательно изучить водоем и сценарии использования будущей платформы. В спокойной заводи с небольшими колебаниями уровня можно обойтись более легкой схемой, а на открытом участке реки или озера конструкция будет испытывать волновые и ветровые нагрузки. Понтоны работают по‑разному, если по ним только ходят люди, ездит небольшая техника или планируется размещать оборудование и емкости. От этих исходных данных зависят запас по плавучести, выбор крепежа и схема привязки к берегу или сваям.

• Оценивают максимальный уровень воды, возможные паводки и характер течения.
• Учитывают ледовую обстановку: толщина льда, сроки ледостава и подвижки льда весной.
• Определяют тип грунта на дне, чтобы правильно подобрать анкера и опорные элементы.
• Фиксируют предполагаемую нагрузку: людей, технику, оборудование, запас по массе.

Расчет плавучести и геометрии

После анализа условий переходят к расчету, сколько пластиковых элементов потребуется и как их распределить под настилом. Цель — добиться равномерного распределения нагрузки, чтобы платформа не заваливалась на один край и не «играла» под ногами. Понтоны из гофрированных и спиральновитых труб удобны тем, что позволяют варьировать длину, диаметр и конфигурацию блоков под конкретную задачу. Важно учитывать не только статические нагрузки, но и динамические — движение людей, волну от лодок, порывы ветра.

• Подбирают диаметр и шаг размещения элементов так, чтобы центр тяжести оставался в допустимых пределах.
• Задают минимальный запас по плавучести, учитывая вес настила, крепежа и возможные дополнительные нагрузки.
• Прорабатывают узлы соединения труб между собой и с силовым каркасом настила.
• Проверяют, как платформа будет вести себя при частичном заполнении водой одного из блоков.

Материалы и узлы крепления

Для долговечной работы конструкции мало просто выбрать подходящий пластик, нужно продумать всю цепочку: от заглушек и перемычек до металлокаркаса и настила. Понтоны испытывают постоянное воздействие воды, ультрафиолета и перепадов температур, поэтому материал должен быть устойчивым к коррозии, растрескиванию и истиранию. Металлические элементы каркаса и крепежа желательно выполнять из оцинкованной стали или нержавейки, чтобы не ускорять износ пластика и не создавать слабые места. Особое внимание уделяют герметизации концов труб, чтобы внутрь не попадала вода и мусор.

Безопасность и обслуживание

Проектируя плавучую платформу, надо сразу закладывать удобный доступ для осмотров и мелкого ремонта. Хорошо, когда есть возможность заменить отдельный блок, подтянуть крепеж или очистить конструкцию от растительности, не разбирая всю схему. Понтоны должны иметь нескользкий настил, борта или ограждения там, где предусмотрено массовое движение людей. Регулярные проверки состояния труб, заглушек и узлов крепления помогают заметить износ и повреждения на ранней стадии.

Финальные штрихи проектирования

На завершающем этапе стоит еще раз пройтись по списку требований: нагрузка, устойчивость, удобство использования, безопасность и возможность обслуживания. Если все эти пункты учитывались последовательно, понтоны из пластиковых гофрированных и спиральновитых труб станут надежной основой для причала, мостка или рабочей платформы. Грамотный проект объединяет расчет, знание материалов и понимание того, как конструкцией будут пользоваться в реальной жизни.
