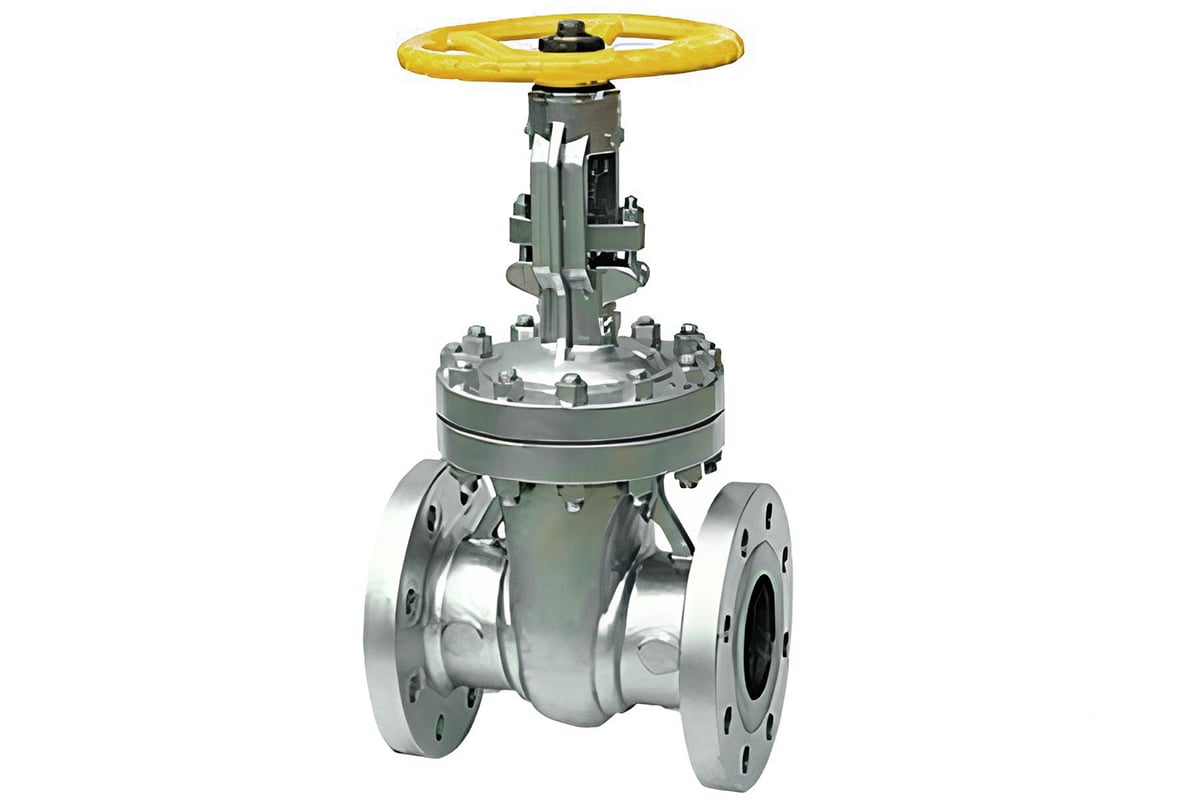

Задвижка Ду 100 – это вид трубопроводной арматуры‚ предназначенный для перекрытия или регулирования потока рабочей среды в трубопроводах с условным проходом (Ду) 100 миллиметров. Эти устройства широко используются в различных отраслях промышленности‚ включая водоснабжение‚ отопление‚ нефтегазовую промышленность и химическое производство. Благодаря своей надежности и простоте конструкции‚ задвижки Ду 100 являются важным элементом в обеспечении безопасной и эффективной работы трубопроводных систем. Рассмотрение принципов работы‚ типов и областей применения позволит лучше понять значимость этих устройств.

Основные понятия и определения

Что такое условный проход (Ду)?

Условный проход (Ду) – это параметр‚ характеризующий внутренний диаметр трубопровода или арматуры. Ду указываеться в миллиметрах и обозначает приблизительный внутренний диаметр‚ определяющий пропускную способность элемента трубопровода. Важно отметить‚ что фактический внутренний диаметр может незначительно отличаться от номинального значения Ду.

Определение задвижки

Задвижка – это тип запорной арматуры‚ в которой запирающий элемент перемещается перпендикулярно направлению потока рабочей среды. Задвижки используются для полного открытия или полного закрытия потока. В большинстве случаев не рекомендуется использовать задвижки для регулирования потока‚ так как это может привести к износу запирающего элемента и седла.

Принцип работы задвижки Ду 100

Принцип работы задвижки Ду 100 заключается в следующем: при вращении маховика шпиндель перемещает затвор (диск или клин) вверх или вниз. В нижнем положении затвор перекрывает проходное отверстие‚ останавливая поток рабочей среды. В верхнем положении затвор полностью открывает проходное отверстие‚ обеспечивая свободный проток. Простота конструкции обеспечивает высокую надежность и долговечность задвижки.

Типы задвижек Ду 100

По конструкции затвора

• Клиновые задвижки: Имеют затвор в форме клина‚ обеспечивающего плотное прилегание к седлу. Клиновые задвижки обеспечивают высокую герметичность и часто используются в системах с высоким давлением.
• Параллельные задвижки: Имеют плоский затвор‚ перемещающийся параллельно седлу. Параллельные задвижки проще в изготовлении‚ но менее герметичны‚ чем клиновые.
• Шиберные задвижки: Используют тонкий затвор (шибер)‚ который скользит в направляющих. Шиберные задвижки применяются в основном для абразивных сред.

По типу привода

• Ручные задвижки: Управляются вручную с помощью маховика. Ручные задвижки просты в эксплуатации и не требуют внешнего источника энергии.
• Электрические задвижки: Оснащены электроприводом‚ позволяющим автоматизировать процесс открытия и закрытия. Электрические задвижки используются в системах автоматического управления.
• Пневматические задвижки: Управляются с помощью сжатого воздуха. Пневматические задвижки применяются во взрывоопасных средах.
• Гидравлические задвижки: Используют гидравлическую энергию для управления. Гидравлические задвижки обеспечивают высокую мощность и точность.

По материалу корпуса

Материал корпуса задвижки выбирается в зависимости от условий эксплуатации и свойств рабочей среды. Наиболее распространенные материалы:

• Чугунные задвижки: Подходят для воды‚ пара и других неагрессивных сред. Чугунные задвижки обладают хорошей коррозионной стойкостью и доступной ценой.
• Стальные задвижки: Используются для широкого спектра рабочих сред‚ включая нефть‚ газ и химические вещества. Стальные задвижки обладают высокой прочностью и устойчивостью к высоким температурам.
• Нержавеющие задвижки: Применяются в агрессивных средах‚ где требуется высокая коррозионная стойкость. Нержавеющие задвижки используются в пищевой‚ фармацевтической и химической промышленности.
• Латунные задвижки: Используются в системах водоснабжения и отопления‚ где требуется устойчивость к коррозии и воздействию воды.
• Титановые задвижки: Применяются в самых агрессивных средах‚ где требуется исключительная коррозионная стойкость и прочность.

Технические характеристики задвижек Ду 100

Основные параметры

При выборе задвижки Ду 100 необходимо учитывать следующие технические характеристики:

• Условный проход (Ду): 100 мм.
• Рабочее давление (Ру): Определяет максимальное давление‚ которое может выдержать задвижка. Выбор Ру зависит от давления в трубопроводной системе.
• Рабочая температура: Диапазон температур‚ при которых задвижка сохраняет свои эксплуатационные характеристики.
• Материал корпуса: Выбирается в зависимости от свойств рабочей среды.
• Тип привода: Ручной‚ электрический‚ пневматический или гидравлический.
• Класс герметичности: Определяет степень герметичности затвора.
• Присоединение к трубопроводу: Фланцевое‚ резьбовое‚ приварное.

Фланцевые задвижки Ду 100

Фланцевые задвижки Ду 100 – это один из самых распространенных типов присоединения к трубопроводу. Фланцевое соединение обеспечивает надежное и герметичное соединение задвижки с трубопроводом. Фланцы изготавливаются из различных материалов‚ таких как сталь‚ чугун или нержавеющая сталь‚ в зависимости от условий эксплуатации.

Резьбовые задвижки Ду 100

Резьбовые задвижки Ду 100 используються в трубопроводах с небольшим диаметром и низким давлением. Резьбовое соединение проще в монтаже‚ чем фланцевое‚ но менее надежно при высоких давлениях и температурах.

Приварные задвижки Ду 100

Приварные задвижки Ду 100 обеспечивают наиболее прочное и герметичное соединение с трубопроводом. Приварное соединение используется в трубопроводах‚ где требуется высокая надежность и устойчивость к вибрациям.

Области применения задвижек Ду 100

Водоснабжение и водоотведение

Задвижки Ду 100 широко используются в системах водоснабжения и водоотведения для перекрытия и регулирования потока воды. Они применяются в насосных станциях‚ водопроводных сетях и канализационных системах. Надежность и долговечность задвижек Ду 100 обеспечивают бесперебойную работу систем водоснабжения.

Отопление

В системах отопления задвижки Ду 100 используются для регулирования потока теплоносителя в радиаторах и теплообменниках. Они позволяют отключать отдельные участки системы для проведения ремонтных работ или технического обслуживания. Применение задвижек Ду 100 способствует эффективному управлению теплоснабжением зданий.

Нефтегазовая промышленность

В нефтегазовой промышленности задвижки Ду 100 применяются для транспортировки нефти‚ газа и других нефтепродуктов. Они используются на нефтеперерабатывающих заводах‚ газопроводах и нефтепроводах. Задвижки Ду 100‚ используемые в нефтегазовой промышленности‚ изготавливаются из специальных материалов‚ устойчивых к агрессивным средам и высоким давлениям.

Химическая промышленность

В химической промышленности задвижки Ду 100 используются для транспортировки различных химических веществ‚ включая кислоты‚ щелочи и растворители. Они должны быть изготовлены из материалов‚ устойчивых к химическому воздействию. Нержавеющие и титановые задвижки Ду 100 часто используются в химической промышленности из-за их высокой коррозионной стойкости.

Энергетика

В энергетике задвижки Ду 100 применяются на электростанциях для регулирования потока пара и воды в паровых котлах и турбинах. Они обеспечивают безопасную и эффективную работу энергетического оборудования. Задвижки Ду 100‚ используемые в энергетике‚ должны выдерживать высокие температуры и давления.

Преимущества и недостатки задвижек Ду 100

Преимущества

• Простота конструкции: Задвижки имеют простую конструкцию‚ что обеспечивает их надежность и долговечность.
• Высокая пропускная способность: В открытом положении задвижки практически не создают сопротивления потоку рабочей среды.
• Универсальность: Задвижки могут использоваться для различных рабочих сред и условий эксплуатации.
• Доступная цена: Задвижки‚ как правило‚ дешевле‚ чем другие типы запорной арматуры.
• Простота обслуживания: Задвижки легко обслуживать и ремонтировать.

Недостатки

• Не рекомендуется для регулирования потока: Использование задвижек для регулирования потока может привести к износу запирающего элемента и седла.
• Большое время открытия/закрытия: Процесс открытия и закрытия задвижки может занимать значительное время.
• Возможность гидравлического удара: Быстрое закрытие задвижки может привести к гидравлическому удару в трубопроводе.
• Необходимость обслуживания уплотнений: Уплотнения задвижек требуют периодического обслуживания и замены.

Монтаж и эксплуатация задвижек Ду 100

Требования к монтажу

При монтаже задвижек Ду 100 необходимо соблюдать следующие требования:

• Задвижка должна быть установлена в соответствии с указаниями производителя.
• Трубопровод должен быть очищен от грязи и мусора перед установкой задвижки.
• Фланцевые соединения должны быть герметичными.
• Задвижка должна быть установлена таким образом‚ чтобы обеспечить удобный доступ для обслуживания и ремонта.

Правила эксплуатации

При эксплуатации задвижек Ду 100 необходимо соблюдать следующие правила:

• Не использовать задвижку для регулирования потока.
• Открывать и закрывать задвижку плавно‚ чтобы избежать гидравлического удара.
• Регулярно проверять состояние уплотнений и заменять их при необходимости.
• Смазывать шпиндель задвижки для обеспечения плавного хода.

Выбор задвижки Ду 100: рекомендации

При выборе задвижки Ду 100 необходимо учитывать следующие факторы:

• Рабочая среда: Выберите материал корпуса задвижки‚ устойчивый к воздействию рабочей среды.
• Рабочее давление и температура: Убедитесь‚ что задвижка соответствует требованиям по давлению и температуре.
• Тип привода: Выберите тип привода‚ соответствующий условиям эксплуатации и требованиям автоматизации.
• Присоединение к трубопроводу: Выберите тип присоединения‚ совместимый с трубопроводом.
• Производитель: Отдавайте предпочтение проверенным производителям‚ гарантирующим качество и надежность своей продукции.

Обслуживание и ремонт задвижек Ду 100

Техническое обслуживание

Регулярное техническое обслуживание задвижек Ду 100 включает в себя следующие мероприятия:

• Визуальный осмотр на предмет повреждений и утечек.
• Проверка плавности хода шпинделя.
• Смазка шпинделя.
• Проверка герметичности уплотнений.
• Замена уплотнений при необходимости.

Ремонт задвижек Ду 100

Ремонт задвижек Ду 100 может включать в себя следующие работы:

• Замена изношенных деталей (затвора‚ седла‚ шпинделя).
• Ремонт или замена корпуса.
• Восстановление герметичности уплотнений.
• Настройка и регулировка привода.

На странице https://example.com можно найти дополнительную информацию о типах задвижек и их применении в различных отраслях промышленности.

Современные тенденции в производстве задвижек Ду 100

Современные тенденции в производстве задвижек Ду 100 направлены на повышение надежности‚ долговечности и энергоэффективности. Производители используют новые материалы и технологии‚ такие как:

• Композитные материалы: Для изготовления корпусов задвижек‚ обеспечивающих высокую прочность и коррозионную стойкость.
• Интеллектуальные приводы: С функцией самодиагностики и удаленного управления.
• Энергосберегающие технологии: Для снижения энергопотребления при эксплуатации электрических и пневматических задвижек.
• 3D-печать: Для изготовления сложных деталей задвижек с высокой точностью и скоростью.

Эти инновации позволяют создавать более эффективные и надежные задвижки Ду 100‚ отвечающие современным требованиям промышленности.

Рассматривая различные аспекты задвижек Ду 100‚ можно отметить их значимость в обеспечении надежной и безопасной работы трубопроводных систем. Правильный выбор‚ монтаж и эксплуатация этих устройств гарантируют долговечность и эффективность работы всей системы. Надежность задвижек Ду 100 проверена временем и подтверждена широким спектром применений в различных отраслях промышленности. Инвестиции в качественные задвижки – это инвестиции в безопасность и эффективность производственных процессов. Использование современных технологий и материалов позволяет создавать задвижки‚ отвечающие самым высоким требованиям. Понимание принципов работы и особенностей различных типов задвижек Ду 100 позволяет сделать оптимальный выбор для конкретных условий эксплуатации.
